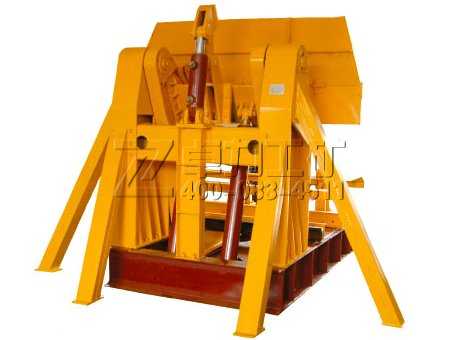

FGY液壓高位翻車機

FGY液壓高位翻車機|FGY1.0-6高位翻車機|FGY1.5-6高位翻車機

FGY系列液壓高位翻車機適用于煤礦矸石與煤炭運輸裝載專用設備。該系列液壓高位翻車機為全液壓傳動、配合 1 噸或 1.5 噸固定礦車使用，將礦物直接側卸于汽車或其他運輸設備上。該設備結構簡單、重量 輕、體積小、可整機遷運或拆機運輸，而且不需很深的地下建筑和 其它設備就可轉載礦物。該機適用于建井施工單位采用汽車排矸 或用汽車轉運煤的礦井使用。
FGY系列液壓高位翻車機用于將礦車中的礦物側裝入自卸式載重汽車上或其它運輸設備上。該設備結構簡單，運行平穩，生產環節少，不需要很深的地下建筑就可換裝，節約基建投資，可廣泛用于煤炭、冶金、化工、建材等行業，對于采用汽車排矸或用汽車外銷煤的礦井較為適用。

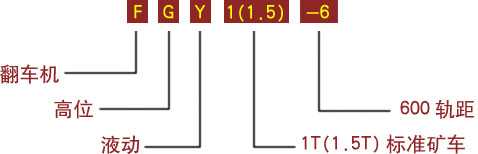

FGY液壓高位翻車機型號含義

FGY高位翻車機的技術參數

FGY液壓高位翻車機技術參數表

產品型號	FGY-1型	FGY-1.5型
礦車適用噸位	1T	1.5T
卸載高度	1670mm	1670mm
卸載時礦車傾角	55°	55°
轉臂翻轉角度	145°	145°
液壓缸工作壓力	16MPa	16MPa
每分鐘翻車次數	2次	2次
生產能力	煤120噸/小時	煤180噸/小時
	矸石210噸/小時	矸石320噸/小時

FGY1.0-6液壓高位翻車機技術參數

生 產 能 力	翻車次數	2次/分鐘		翻 車 機	卸載高度（自軌面至擋板端部）		1600mm
	煤炭	120t/n			卸載時礦車傾角		45°
	矸石	217t/n			轉臂旋轉角度		145°
承載礦車型號		MGC1.0-6			液壓缸工作壓力		8.5MPa
液 壓 站	電 動 機	型號	Y200L-4		翻 轉 缸	翻轉液壓缸內徑	Φ125mm
		轉速	1470轉/分			飯莊液壓缸活塞行程	952mm
		功率	30KW			翻轉液壓缸推力	104KN
	油 泵	形式	齒輪泵		復位缸	復位缸內徑	125mm
		最大流量	190L/mm			復位缸行程	160mm
		工作壓力	16MPa		設備總重量		3180kg

FGY1.5-6液壓高位翻車機技術參數

生 產 能 力	翻車次數	2次/分鐘		翻 車 機	卸載高度（自軌面至擋板端部）		1600mm
	煤炭	180t/n			卸載時礦車傾角		45°
	矸石	326t/n			轉臂旋轉角度		145°
承載礦車型號		MGC1.5-6			液壓缸工作壓力		10MPa
液 壓 站	電 動 機	型號	Y225S-4		翻 轉 缸	翻轉液壓缸內徑	Φ125mm
		轉速	1480轉/分			飯莊液壓缸活塞行程	952mm
		功率	37KW			翻轉液壓缸推力	104KN
	油 泵	形式	齒輪泵		復位缸	復位缸內徑	125mm
		最大流量	190L/mm			復位缸行程	160mm
		工作壓力	16MPa		設備總重量		4037kg

運輸貯存
液壓高位翻車機在運輸過程中，裝車漆起吊時要平穩牢固。液壓站、操作柜不得有碰撞現象，在露天存放時要增加防雨措施。

電器操作系統
液壓高位翻車機配有電器，液壓操作柜，操作柜裝有起動按鈕，停止按鈕和液壓操作閥來控制。
當翻車機到位時有干簧式行程開關控制電磁閥電源斷電。

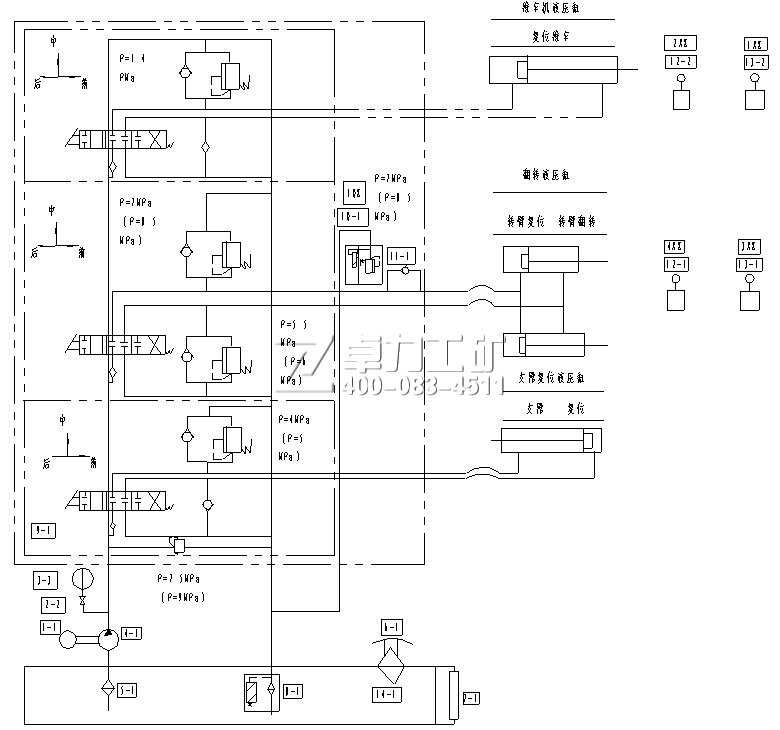

潤滑與供油系統

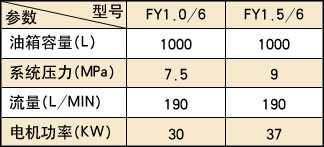

本產品靠液壓站轉動而工作，液壓站具體參數有油箱容量1000L。設備運轉由齒輪泵供油；操作手動閥桿使油缸工作，使轉臂油缸行程到952mm；卸載后靠復位油缸來工作行程到160mm時使設備復位。
設備轉臂軸留有注油孔，轉臂缸和復位缸兩接頭與軸聯接處每班注油一次。

安裝、調試和試運轉
安裝
安裝高位翻車機與液壓站運到安裝位置，用地腳螺栓固定在底架上。接通各供油點，油箱內加好液壓油，接通液壓站電源。
調試
檢查各安裝位置，緊固件是否牢固，油管接頭是否漏油，轉臂翻轉是否靈活，無卡阻現象。兩套干簧式行程開關的位置應調試到合適位置。
試運轉
設備裝配。調試完畢后，應進行2-3次翻車試驗，翻轉過程中應轉動靈活，無任何卡阻現象。方可使用工作。

卓力工礦是國內知名FGY液壓高位翻車機生產廠家，有豐富的經驗為客戶提供高品質的FGY液壓高位翻車機及完善的售后服務，如果您想了解最新FGY液壓高位翻車機價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：FGY液壓高位翻車機發貨時間？ FGY液壓高位翻車機售后保障？ FGY液壓高位翻車機訂貨需要提供什么信息？

產品標簽：FGY液壓高位翻車機| FGY1.0-6高位翻車機|FGY1.5-6高位翻車機
