III型彈條扣件

　　III型彈條扣件適用于標準軌距鐵路鋼軌直線或半徑R≥350m曲線上鋪設60kg/m鋼軌無擋肩混凝土枕軌的無縫線軌道

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

III型彈條扣件說明書

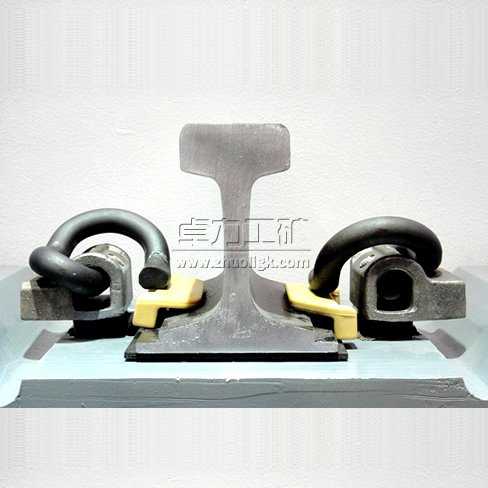

III型彈條扣件

III型彈條扣件|彈條扣件

III型彈條扣件性能特點
1、為無擋肩，無螺栓扣件，適用于標準軌距線路上鋪設60kg/m鋼軌；
2、采用變動絕緣軌距塊的方法調整軌距，調整量為-8~+4mm；
3、適用于標準軌距鐵路鋼軌直線或半徑R≥350m曲線上鋪設60kg/m鋼軌無擋肩混凝土枕軌的無縫線軌道；
III型彈條扣件設計參數：
4.1單個彈條初始扣壓力不小于11.0kN; 彈程13mm；
4.2抗橫向水平能力為靜載100kN,疲勞荷載70kN,荷載循環(huán)2百萬次；軌距擴大值小于2mm,
4.3扣件各部件不損壞；每一扣件節(jié)點的垂直靜剛度為60kN/mm~80kN/mm；
4.4軌距調整量-8~4mm;預埋鐵座抗拔力不小于60kN;本扣件調高量為0。

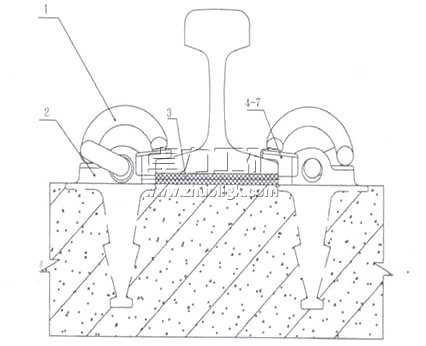

序號	零件圖號	零件名稱	材料	型號規(guī)格	數量(只)	質量周期
1	專線(01)3328-I-3	III型彈條	60Si2MnA-F20	III型	2	使用壽命不低于一個換軌大修周期或通過總重不低于8億噸
2	專線(01)3328-I-4	預埋鐵座	QT450-10		2	使用壽命不低于一個換軌大修周期或通過總重不低于8億噸
3	專線(01)3328-I-6	橡膠墊板	橡膠	60-10-15	1	貯存期一年
4	專線(01)3328-I-6	絕緣軌距塊	聚酰胺6	7#	1	使用壽命不低于一個換軌大修周期或通過總重不低于8億噸
5	專線(01)3328-I-6	絕緣軌距塊	聚酰胺6	9#	1
6	專線(01)3328-I-6	絕緣軌距塊	聚酰胺6	11#	調軌距用
7	專線(01)3328-I-6	絕緣軌距塊	聚酰胺6	5#	調軌距用
