I型彈條扣件

　　彈條I型扣件性能特點 適用于標準軌距鐵路直線及半徑R≥300m線路上聯接50、60kg/m鋼軌與預應力混凝土枕、預應力寬混凝土枕及直線地段整體道床；

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

I型彈條扣件說明書

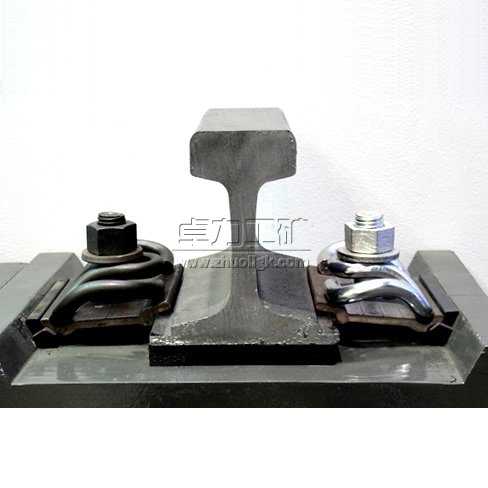

I型彈條扣件

I型彈條扣件|彈條扣件

彈條I型扣件性能特點
1、適用于標準軌距鐵路直線及半徑R≥300m線路上聯接50、60kg/m鋼軌與預應力混凝土枕、預應力寬混凝土枕及直線地段整體道床；
2、扣件組裝時，對直線地段及曲線R>650m地段，螺母扭力矩控制在80~120N.m;在半徑R≤650m地段，螺母扭力矩控制在120~150N.m；
3、通過墊入調高襯墊調整軌頂高，最大調高量為10mm；
4、采用不同型號軌距擋板和擋板座的組合調整軌距，50kg/m軌調整量為-8~+16mm,60kg/m軌調整量為-8~+12mm。

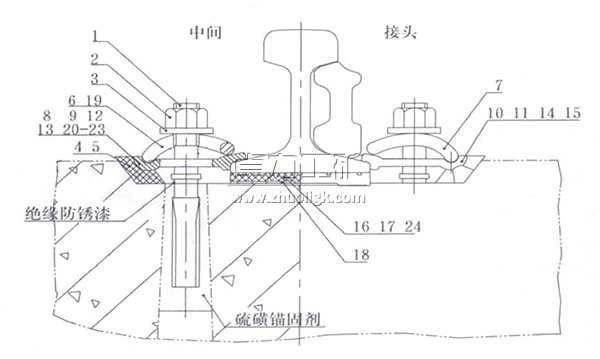

彈條I型扣件

kg/m	序號	零件名稱	材料	型號規格	中間	接頭	質量周期
50、60鋼軌通用	1	螺旋道釘	Q235-A	M24×195	2		使用壽命不低于一個換軌大修周期或通過總重不低于8億噸
	2	六角螺母	Q235-A	M24	2
	3	平墊片	Q235-A	50×6	2
	4	擋板座	聚酰胺6	2-4#	2
	5	擋板座	聚酰胺6	0-6#	調軌距用
50軌	6	彈條	60SiMnA	A	2	1
	7	彈條	60SiMnA	B		1
	8	軌距擋板(長圓孔)	Q235-A	14#	1
	9	軌距擋板(長圓孔)	Q235-A	20#	1
	10	接頭軌距擋板(長圓孔)	Q235-A	14#		1
	11	接頭軌距擋板(長圓孔)	Q235-A	20#		1
	12	軌距擋板(大圓孔)	Q235-A	14#
	13	軌距擋板(大圓孔)	Q235-A	20#
	14	接頭軌距擋板(大圓孔)	Q235-A	14#
	15	接頭軌距擋板(大圓孔)	Q235-A	20#
	16	橡膠墊板	橡膠	50-10-9	1		貯存期一年
	17	橡膠墊板	橡膠	60-10-11			貯存期一年
	18	襯墊			1		使用壽命不低于一個換軌大修周期或通過總重不低于8億噸
60軌	19	彈條	60SiMnA	B	2
	20	軌距擋板(長圓孔)	Q235-A	6#	1
	21	軌距擋板(長圓孔)	Q235-A	10#	1
	22	接頭軌距擋板(大方孔)	Q235-A	6#
	23	接頭軌距擋板(大方孔)	Q235-A	10#
	24	橡膠墊板	橡膠	60-10-11	1		貯存期一年

卓力工礦是國內知名I型彈條扣件生產廠家，有豐富的經驗為客戶提供高品質的I型彈條扣件及完善的售后服務，如果您想了解最新I型彈條扣件價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服：點擊這里、立刻咨詢；我們攜程為您服務！
