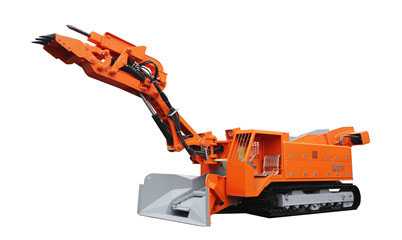

三節臂破挖一體機適用于煤巷掘進、煤巷開口、半煤巖巷掘進快速出渣，由標準的兩節臂（帶破碎錘）裝載機提升為三節臂（帶破碎錘）裝載機，破碎錘將煤層或松軟矸石戳搗掉落，再用挖斗裝載。多一節臂可增大破碎錘工作時的仰角，左右側幫無死角，巷道臥底時增加下挖深度，三節臂可以彌補兩節臂的工作不到的死角。設備結構緊湊、操作簡單、體現破、裝一體快速作業。


主要外形尺寸



項 目		ZWY-150/55L
履帶接觸地長度		2560mm
履帶內側寬度		1100mm（可加寬）
履帶板寬度		350mm
離地間隙		350mm(可加高）
運輸槽內寬		580mm
運輸狀態	長	7760mm
	寬	1800mm
	高	1866mm
工作狀態	長	8990mm
	寬	1800mm
	高	2180mm

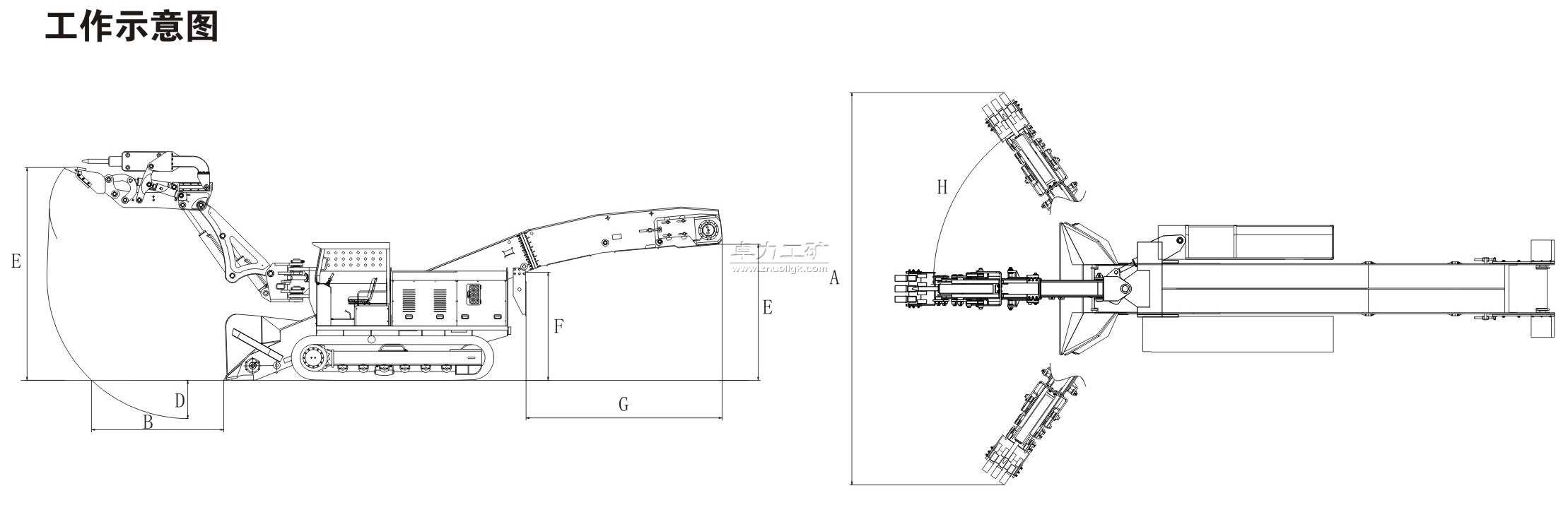

工作范圍



項 目	ZWY-150/55L
A挖(破)掘?qū)挾?/td>	6400mm
B挖(破)掘距離（離鏟口）	2580mm
C挖(破)掘高度	5500mm
D挖(破)掘深度	1200mm
E卸載高度	1570mm(可變)
F最低裝載高度	1324mm(可變)
G卸載距離	1486mm(可變)
H工作臂最大回轉角度	±55°
適應巷道斷面（寬×高）	≥2.4×2.4m

項 目		TT破碎錘參數
重量		298kg
工作壓力		11MPa
打擊速度		450-750BPM
釬桿直徑		68mm
外形尺寸	長	1373mm
	寬	241mm



















注：以上參數僅供參考，可能與實際參數有所差異。
