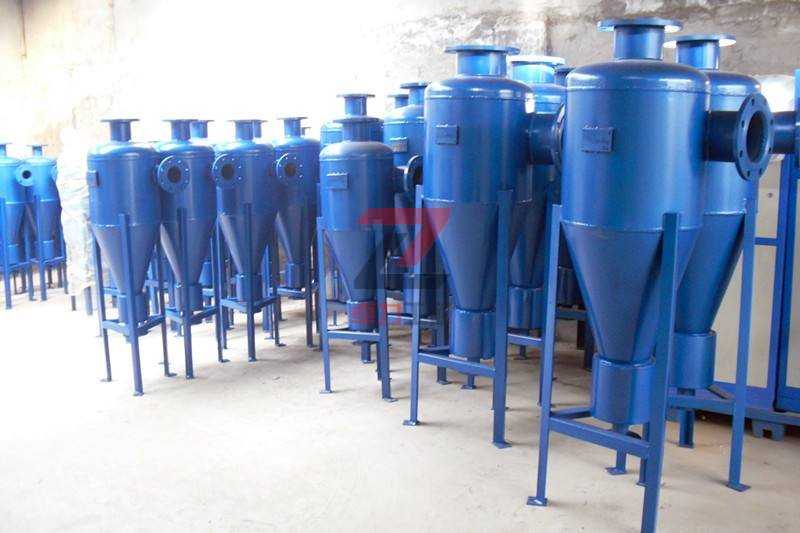

QC-XL/A（B）旋流除砂過濾器

　　旋流除砂過濾器是根據離心沉降和密度差的原理而生產的專用設備。QC-XL/A（B）、KTS-(A)高效旋流除砂過濾器規格型號一覽表

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

QC-XL/A（B）旋流除砂過濾器說明書

QC-XL/A（B）旋流除砂過濾器

QC-XL/A（B）旋流除砂過濾器|KTS-(A)高效旋流除砂過濾器

旋流除砂過濾器是根據離心沉降和密度差的原理而生產的專用設備。當水流在一定的壓力下，從除砂器進口以切向進入設備后，產生強烈的旋轉運動，由于砂水密度不同，在離心力、向心浮力、流體曳力的作用下，因受力不同，從而使密度低的清水上升，由溢流口排出，密度大的砂由底部排砂口排出，從而達到除砂的目的。在一定范圍和條件下，除砂器進水壓力越大，除砂率越高，并可多臺并聯使用。

應用范圍
河水、井水除沙、洗煤水、工業選礦、固液分離、液體除氣以及非互溶液體的分離等。可應用于空調水處理、化學、石油、礦業、醫藥、紡織等許多行業。

旋流除砂過濾器工作原理：
工作旋流除沙器是利用離心分離的原理進行除沙，由于進水管安裝在筒體的偏心位置，當水通過旋流除沙器進水管后，首先沿筒體的周?chē)芯€方向形成斜向下的周?chē)黧w，水流旋轉著向下推移，當水流達到錐體某部位后，轉而沿筒體軸心向上旋轉，最后經出水管排出，雜污在流體慣性離心力和自身重力作用下，沿錐體壁面落入設備下部錐形渣斗中，錐體下部設有構件防止雜物向上泛起，當積累在渣斗中的雜物到一定程度時，只要開啟手動蝶閥，雜物即可在水流作用下流出旋流除沙器。

產品特點 ：
1、結構簡單、成本低廉，易于安裝和操作。
2、與其它設備相比，具有體積小，處理能力大，節省現場空間。
3、除污效率高，阻力系數小，過流量大，清污方便、運行可靠。
4、可在運行中清污，即不必關閉水泵。

QC-XL/A（B）、KTS-(A)高效旋流除砂過濾器規格型號一覽表

型號	處理流量（m3/h）	進水口	出水口	外型尺寸
罐體尺寸 ф×H	排砂口 ф1	寬 W	H1	H2
QC-XL/A（B）-40	4-11	40	50	300×860	40	360	640	140
QC-XL/A（B）-50	10-18	50	65	300×910	50	364	680	140
QC-XL/A（B）-60	18-26	60	80	300×1030	50	364	780	140
QC-XL/A（B）-80	26-45	80	100	300×1095	65	368	830	180
QC-XL/A（B）-100	45-70	100	125	300×1205	80	368	920	200
QC-XL/A（B）-125	70-100	125	150	400×1310	80	440	980	200
QC-XL/A（B）-150	100-158	150	200	500×1410	80	538	1010	200
QC-XL/A（B）-200	158-280	200	250	600×1550	100	628	1065	200
QC-XL/A（B）-250	280-400	250	300	800×1750	100	793	1170	200
QC-XL/A（B）-300	440-640	300	350	900×1990	125	887	1375	250
QC-XL/A（B）-350	640-865	350	400	1000×2200	150	1021	1520	300
QC-XL/A（B）-400	865-1130	400	450	1200×2440	150	1195	1685	300
QC-XL/A（B）-450	1130-1430	450	500	1400×2660	200	1247	1830	350
QC-XL/A（B）-500	1430-1800	500	600	1400×2800	200	1277	1950	350
QC-XL/A（B）-600	1620-2520	600	700	1800×3300	200	1612	2245	350
備注	該設備的默認過濾精度為2.5mm。

型號	處理流量（m3/h）	進水口	出水口	外型尺寸
罐體尺寸 ф×H	排砂口 ф1	寬 W	H1	H2
QC-XL/BZD-40	4-11	40	50	300×1060	40	360	840	200
QC-XL/BZD-50	10-18	50	65	300×1110	50	364	880	200
QC-XL/BZD-60	18-26	60	80	300×1230	50	364	980	200
QC-XL/BZD-80	26-45	80	100	300×1300	65	368	1035	250
QC-XL/BZD-100	45-70	100	125	300×1505	80	368	1220	250
QC-XL/BZD-125	70-100	125	150	400×1655	80	440	1325	250
QC-XL/BZD-150	100-158	150	200	500×1850	80	538	1450	250
QC-XL/BZD-200	158-280	200	250	600×1970	100	628	1485	300
QC-XL/BZD-250	280-400	250	300	800×2310	100	793	1730	300
QC-XL/BZD-300	440-640	300	350	900×2690	125	887	2075	300
QC-XL/BZD-350	640-865	350	400	1000×2900	150	1021	2220	300
QC-XL/BZD-400	865-1130	400	450	1200×3100	150	1195	2385	300
QC-XL/BZD-450	1130-1430	450	500	1400×3500	200	1247	2720	350
QC-XL/BZD-500	1430-1800	500	600	1400×3700	200	1277	2850	350
QC-XL/BZD-600	1620-2520	600	700	1800×4200	200	1612	3145	350
備注	該設備的默認過濾精度為2mm。

型號	處理量t/h)	進水壓 (MPa)	平均除砂率 (%)	外形尺寸	進水口D1 （mm）	出水口D2 （mm）	排污口D3 （mm）
D	H
KTS-1(A)	20	>0.2	>96	150	694	25	40	20
KTS-2(A)	30	>0.2	>96	200	960	40	50	20
KTS-3(A)	40	>0.2	>95	250	1077	50	80	20
KTS-4(A)	60	>0.25	>95	300	1203	50	80	25
KTS-5(A)	70	>0.25	>92	350	1397	80	100	25
KTS-6(A)	80	>0.25	>92	350	1397	80	100	25
KTS-7(A)	100	>0.25	>90	400	1520	100	125	40
KTS-8(A)	150	>0.3	>90	450	1660	100	125	50
KTS-9(A)	185	>0.3	>90	500	1940	125	150	65
KTS-10(A)	200	>0.3	>90	650	2334	150	200	65
KTS-11(A)	250	>0.3	>90	650	2434	200	250	65
