礦井提升機盤形制動器

　　盤形制動器是應用于礦井提升機剎車系統的液壓執行機構，準確的名稱應為：常閉式后置油缸盤形制動器.卓力優供：PZ12盤形制動器、B14型盤形制動器。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

礦井提升機盤形制動器說明書

礦井提升機盤形制動器

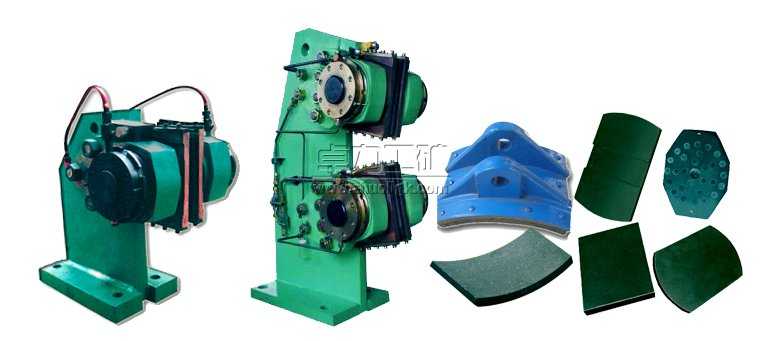

礦井提升機盤形制動器|PZ12型盤形制動器|B14型盤形制動器

【系列名稱】：PZ12、B14等系列
【產品簡介】：盤形制動器是從側面對制動盤實施力量的。為使制動盤不產生附加變形和主軸不承受附加軸向力，因此盤形閘是成對使用的。

盤形制動器是應用于礦井提升機剎車系統的液壓執行機構，準確的名稱應為：常閉式后置油缸盤形制動器，目前采用較多的是后置式油缸，為了滿足當前采礦工業不斷向前發展的需要，盤形制動器逐步得到了發展應用。
其主要優點是克服了杠桿式制動器的一些缺點，結構緊湊、安全性好、動作靈敏，便于礦用提升自動化。
在提升機啟動時，液壓站輸出壓力油打開制動器，提升機開始工作，工作制動時，液壓站根據工況升高或降低壓力，制動器就會提供與之相反的制動力，在事故狀態下，液壓站壓力回到殘壓，制動器以最大制動力在最短時間內讓提升機停車．

盤形制動器技術參數表

型號	名稱	單位	數值	備注
PZ12型	一個油缸最大壓力	MPa	6.3	JTP型 2JTP型 JTPB型
	閘瓦與閘盤計算摩擦系數	/	0.35
	摩擦力（1個）	KN	19.3
	閘瓦面積（1個）	cm²	554
	閘瓦最大經壓	Kg/ cm²	0.88
B14型	一個油缸最大壓力	MPa	6.3	JK型 2JK型
	閘瓦與閘盤計算摩擦系數	/	0.35
	摩擦力（1個）	KN	22.8/30.8
	閘瓦面積（1個）	cm²	761/762
	閘瓦最大經壓	Kg/ cm²	0.83/0.84

工作原理
當壓力油充入活塞與油缸之間形成的空腔后，該空腔我們稱之為Y腔，活塞壓縮碟形彈簧，帶動設整螺栓和緊定螺釘及柱塞隨活塞一起右移。此時柱塞與銷軸形成瞬時空隙。此前處于拉伸狀態的彈簧就會動作，回復原先狀態，從而帶動襯板閘瓦一起右移，閘瓦離開制動盤呈松閘狀態。當Y腔內油壓逐漸降低時，蝶形彈簧油壓縮狀態也逐漸回復原先狀態，推動活塞左移，同時帶動柱塞螺栓和緊定螺釘左移，從而推動銷軸、筒體、襯板、閘瓦一起左移，使閘瓦與制動盤產生摩擦力，因而最終實現制動。蝶形彈簧在制動時處回復狀態，而彈簧處于一定的拉伸狀態。制動狀態時，閘瓦壓向制動盤的正壓力大小，也就是工作制動力矩的大小，決定了Y腔內工作油的壓力，當Y腔內壓力達到最小值時（一般不等于零，稱殘壓），彈簧力幾乎全部作用在活塞上，此時制動盤上正壓力最大為全制動狀態。反之Y腔內工作油壓力為系統最大壓力時，機器全松閘。

卓力工礦是國內知名礦井提升機盤形制動器生產廠家，有豐富的經驗為客戶提供高品質的礦井提升機盤形制動器及完善的售后服務，如果您想了解最新礦井提升機盤形制動器價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服：點擊這里、立刻咨詢；我們攜程為您服務！
