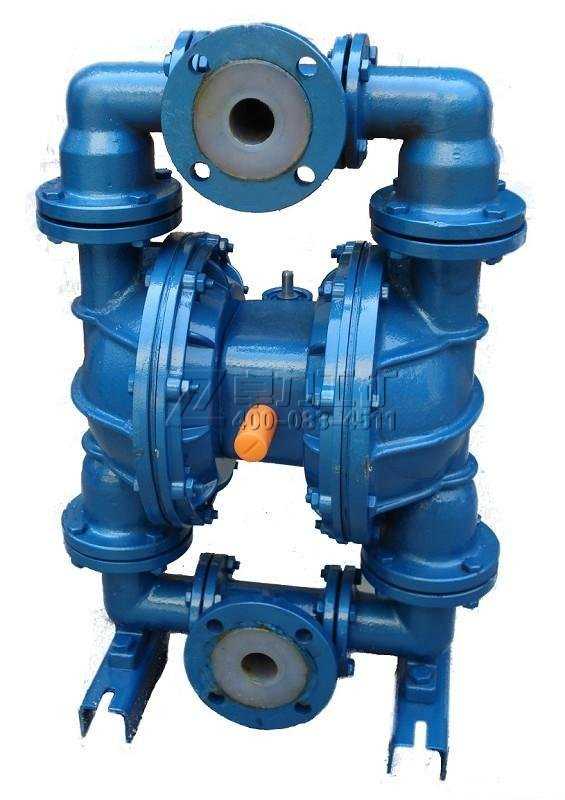

QBY-CF襯氟氣動隔膜泵

　　襯氟氣動隔膜泵以優質HT200鑄鐵為外殼，具有良好的物理性能，以聚四氟乙烯為內襯材料，可適用于除熔融態堿鹽以外的任何酸、堿及各類有機溶劑。QBY-CF46襯氟氣動隔膜泵型號齊全：QBY-10CF46 QBY-15CF46 QBY-25CF46 QBY-40CF46 QBY-50CF46 QBY-65CF46 QBF-80CF46 QBY-100C

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

QBY-CF襯氟氣動隔膜泵說明書

QBY-CF襯氟氣動隔膜泵

QBY-CF襯氟氣動隔膜泵|襯四氟氣動隔膜泵|襯氟氣動隔膜泵型號

產品概述：
QBY-CF46系列襯氟氣動隔膜泵是目前國內最新穎的一種采用壓縮空氣為動力源，通過氣閥往復運動分配空氣，帶動隔膜擠壓輸送介質的容積式泵，該泵集雜質泵、自吸泵、泥漿泵、屏蔽泵、潛水泵等輸送機械的優點。
該系列產品以優質HT200鑄鐵為外殼，具有良好的物理性能，以聚四氟乙烯為內襯材料，可適用于除熔融態堿鹽以外的任何酸、堿及各類有機溶劑，應用范圍極其廣泛
該系列泵具有結構美觀，良好的物理抗性，經久耐用等特點，對于各種腐蝕性液體、帶顆粒、高粘度、易揮發、易燃、易爆、劇毒的液體、陶瓷釉漿、果漿、膠水、油輪倉底油回收、臨時倒罐等液體均能予以抽光吸盡，尤其可以解決葉片式泵的跑、冒、滴、漏及不允許空轉等問題。
該系列產品可利用普通干凈的工業氣或儀表氣，在0.1公斤的低壓下啟動，在正常輸送狀況下節約用氣量30%以上，是新一代的節能性泵種，具有良好的市場前景。
其性能參數與德國的WLLDENPUMPS、美國的MARIOWPUMPS相近。

QBY-CF襯氟氣動隔膜泵型號及參數：

型號	流量 (m³/h)	揚程 (m)	出口壓力 bar	吸程 (m)	最大允許顆粒直粒 (mm)	最大供氣壓力 bar	最大空氣消耗量 m3/min	材料
型號	流量 (m³/h)	揚程 (m)	出口壓力 bar	吸程 (m)	最大允許顆粒直粒 (mm)	最大供氣壓力 bar	最大空氣消耗量 m3/min	流體襯氟
QBY-10CF₄₆	0～0.8	0～50	6	5	1	7	0.3	★
QBY-15 CF₄₆	0～1	0～50	6	5	1	7	0.3	★
QBY-25 CF₄₆	0～2.4	0～50	6	7	2.5	7	0.6	★
QBY-40 CF₄₆	0～8	0～50	6	7	4.5	7	0.6	★
QBY-50 CF₄₆	0～12	0～50	6	7	8	7	0.9	★
QBY-65 CF₄₆	0～16	0～50	6	7	8	7	0.9	★
QBF-80 CF₄₆	0～24	0～50	6	7	10	7	1.5	★
QBY-100 CF₄₆	0～30	0～50	6	7	10	7	1.5	★

QBY-CF襯氟氣動隔膜泵安裝尺寸表：

型號	A	B	D1	D2	C	H	H1	H2	DN1	DN2	n-d1	n-d2	m-d3	Φ1	Φ2	E	n-d4	進氣口外徑	重量 (kg)
QBY-10	156	/	/	/	156	254	40	235	G3/8"	G3/8"	/	/	6-Φ9	/	/	/	2-Φ9	8	7
QBY-15	156	/	/	/	156	254	40	235	G1/2"	G1/2"	/	/	6-Φ9	/	/	/	2-Φ9	8	10
QBY-25	210	160	/	/	335	420	35	370	1"	/	4-Φ11	4-Φ11	8-Φ9	/	/	60	4-Φ12	10	25
QBY-40	220	160	90	100	278	610	78	540	40	32	4-Φ13.5	4-Φ13.5	8-Φ9	90	100	96	4-Φ12	10	50
QBY-50	340	230	110	110	420	802	70	690	50	50	4-Φ13.5	4-Φ13.5	8-Φ11	110	110	145	4-Φ17.5	12	120
QBY-65	340	230	130	130	420	802	70	690	65	65	4-Φ13.5	4-Φ13.5	8-Φ11	130	130	145	4-Φ17.5	12	120
QBY-80	340	240	150	150	450	950	90	850	80	80	4-Φ17.5	4-Φ17.5	8-Φ14	150	150	160	4-Φ17.5	14	300
QBY-100	340	240	170	170	450	950	100	850	100	100	4-Φ17.5	4-Φ17.5	8-Φ14	170	170	170	4-Φ17.5	14	300

QBY-CF襯氟氣動隔膜泵設計特點:
襯氟氣動隔膜泵是一種由膜片往復變形造成容積變化的容積泵，其工作原理近似于柱塞泵，由于隔膜泵工作原理的特點，因此隔膜泵具有以下特點:
    （1）泵不會過熱：壓縮空氣作動力，在排氣時是一個膨脹吸熱的過程，氣動泵工作時溫度是降低的，無有害氣體排出。
    （2）不會產生電火花：氣動隔膜泵不用電力作動力，接地后又防止了靜電火花
    （3）可以通過含顆粒液體：因?yàn)槿莘e式工作且進口為球閥，所以不容易被堵。
    （4）對物料的剪切力極低：工作時是怎么吸進怎么吐出，所以對物料的攪動最小，適用于不穩定物質的輸送
    （5）流量可調節，可以在物料出口處加裝節流閥來調節流量。
    （6）具有自吸的功能。
    （7）可以空運行，而不會有危險。
    （8）可以潛水工作。
    （9）可以輸送的流體極為廣泛，從低粘度的到高粘度的，從腐蝕性得到粘稠的。
    （10）沒有復雜的控制系統，沒有電纜、保險絲等。
    （11）體積小、重量輕，便于移動。
    （12）無需潤滑所以維修簡便，不會由于滴漏污染工作環境。
    （13）泵始終能保持高效，不會因?yàn)槟p而降低。
    （14）百分之百的能量利用，當關閉出口，泵自動停機，設備移動、磨損、過載、發熱
    （15）沒有動密封，維修簡便避免了泄漏。工作時無死點。

使用場合：
     1.泵吸花生醬、泡菜、土豆泥、小紅腸、果醬、蘋果醬、巧克力等。
     2.泵吸油漆、樹膠、顏料。
     3.粘合劑和膠水、全部種類可用泵吸取。
     4.各種瓦、瓷、磚器及陶器釉漿。
     5.油井鉆好后，用泵吸沉積物及灌漿。
     6.泵吸各種乳劑和填料。
     7.泵吸各種污水。
     8.用泵為油輪，駁船清倉吸取倉內污水。
     9.啤酒花及發酵粉稀漿、糖漿、糖蜜。
   10.泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
   11.各種橡膠漿。
   12.各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
   13.各種劇毒、易燃、易揮發液體。
   14.各種強酸、強堿、強腐蝕液體。
   15.各種高溫液體最高可耐150℃。
   16.作為各種固液體分離設備的前級送壓裝置

QBY-CF46襯氟氣動隔膜泵
