橢圓齒輪流量計說明書

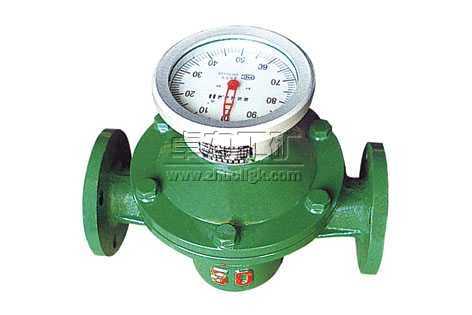

橢圓齒輪流量計
橢圓齒輪流量計|橢圓齒輪流量計廠家
橢圓齒輪流量計 鑄鋼橢圓齒輪流量計 鑄鐵橢圓齒輪流量計 指針橢圓齒輪流量計 渦輪橢圓齒輪流量計 高溫橢圓齒輪流量計 智能橢圓齒輪流量計 橢圓齒輪流量計廠家 Tel：132 8008 2001 曹經理
橢圓齒輪流量計(4-20毫安輸出信號) 橢圓齒輪流量計(回零式) 橢圓齒輪流量計(普通式)
橢圓齒輪流量計又稱排量流量計、齒輪流量計、定排量流量計，簡稱PD流量計，屬于容積式流量計一種，在流量儀表中是精度較高的一類。
橢圓齒輪流量計利用機械測量元件把流體連續不斷地分割成單個已知的體積部分，根據計量室逐次、重復地充滿和排放該體積部分流體的次數來測量流量體積總量。
適用范圍
橢圓齒輪流量計用于精密的連續或間斷的測量管道中液體的流量或瞬時流量．特別適合于重油、聚乙烯醇、樹脂等粘度較高介質的流量測量。
橢圓齒輪流量計可以選用不同的材料（鑄鐵、鑄鋼、304不銹鋼、316不銹鋼）制造，適用于化工、石油、醫藥、電力、冶金和食品等工業部門的流量計量工作。
特點
流量測量與流體的流動狀態無關，這是因為橢圓齒輪流量計是依靠被測介質的壓頭推動橢圓齒輪旋轉而進行計量的。
粘度愈大的介質，從齒輪和計量空間隙中泄漏出去的泄漏量愈小，因此核測介質的粘皮愈大，泄漏誤差愈小，對測量愈有利。
橢圓齒輪流量計計量精度高，適用于高粘度介質流量的測量，但不適用于含有固體顆粒的流體(固體顆粒會將齒輪卡死，以致無法測量流量)。如果被測液體介質中夾雜有氣體時，也會引起測量誤差。
應用指南
流量測量與流體的流動狀態無關，這是因為橢圓齒輪流量計是依靠被測介質的壓頭推動橢圓齒輪旋轉而進行計量的。
粘度愈大的介質，從齒輪和計量空間隙中泄漏出去的泄漏量愈小，因此被測介質的粘皮愈大，泄漏誤差愈小，對測量愈有利。
橢圓齒輪流量計計量精度高，適用于高粘度介質流量的測量，但不適用于含有固體顆粒的流體(固體顆粒會將齒輪卡死，以致無法測量流量)。
如果被測液體介質中夾雜有氣體時，也會引起測量誤差。
安裝橢圓齒輪流量計在安裝前應清潔管道．若液體內含有固體顆粒，則必須在管道上游加裝過濾器；若含氣體應安裝排氣裝置。
HI-TOUCHM系列橢圓齒輪流量計 橢圓齒輪流量計對前后直管段沒有一定的要求。它可以水平或垂直安裝。安裝時，應使流量計的橢圓齒輪轉動軸與地面平行。

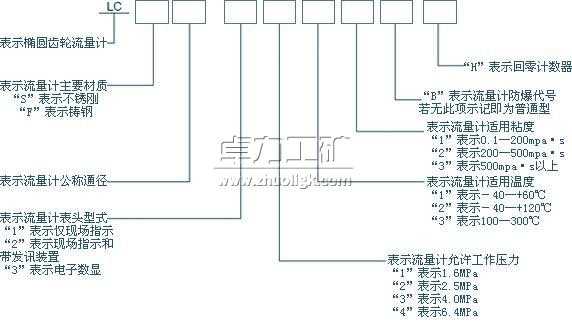

橢圓齒輪流量計型號含義
技術參數：
普通鑄鐵型、鑄鋼型、不銹鋼型
普通鑄鐵型、鑄鋼型、不銹鋼型
|
型號
|
LC-a鑄鐵
|
LC-e鑄鋼
|
LC-b不銹鋼
|
||||
|
公稱壓力Mpa
|
1.0 1.6
|
2.5 4.0 6.4
|
1.0 1.6
|
||||
|
被測液體粘度
|
2 ~200 Mpa.s
|
||||||
|
被測液體溫度
|
-20℃～+100℃
|
||||||
|
流 量 范 圍m3/h
|
|||||||
|
型號精度等級
|
SYLC-a鑄鐵
|
SYLC-e鑄鋼
|
SYLC-b不銹鋼
|
||||
|
公稱口徑
|
0.5
|
0.2
|
0.5
|
0.2
|
0.5
|
0.2
|
|
|
10
|
0.04～0.4
|
0.1～0.4
|
0.04～0.4
|
0.1～0.4
|
0.1～0.5
|
0.1～0.5
|
|
|
15
|
0.25～1.5
|
0.3～1.5
|
0.25～1.5
|
0.3～1.5
|
0.3～1.5
|
0.3～1.5
|
|
|
20
|
0.5～3
|
0.6～3
|
0.5～3
|
0.6～3
|
0.6～3
|
0.6～3
|
|
|
25
|
1～6
|
1.2～6
|
1～6
|
1.2～6
|
1.2～6
|
1.2～6
|
|
|
40
|
2.5～15
|
3～15
|
2.5～15
|
3～15
|
3～15
|
3～15
|
|
|
50
|
4～24
|
4.8～24
|
4～24
|
4.8～24
|
4.8～24
|
4.8～24
|
|
|
65
|
5～40
|
8～40
|
5～40
|
8～40
|
8～40
|
8～40
|
|
|
80
|
10～60
|
12～60
|
10～60
|
12～60
|
12～60
|
12～60
|
|
|
100
|
16～100
|
20～100
|
16～100
|
20～100
|
20～100
|
20～100
|
|
|
150
|
32～190
|
38～190
|
32～190
|
38～190
|
38～190
|
38～190
|
|
|
200
|
34～340
|
68～340
|
34～340
|
68～340
|
68～340
|
68～340
|
|
卓力工礦是國內知名橢圓齒輪流量計生產廠家，有豐富的經驗為客戶提供高品質的橢圓齒輪流量計及完善的售后服務，如果您想了解最新橢圓齒輪流量計價格或者更詳細信息，歡迎撥打服務熱線：
13280082001 18605374511.或者聯系在線客服：
點擊這里、立刻咨詢；我們攜程為您服務！
常見問題：橢圓齒輪流量計發貨時間？ 橢圓齒輪流量計售后保障？ 橢圓齒輪流量計訂貨需要提供什么信息？
