SGM型數顯鋼軌磨耗測量尺

SGM型數顯鋼軌磨耗測量尺|鋼軌磨耗測量尺

一、簡述
SGM型數顯鋼軌磨耗測量尺用于測量60型鋼軌垂直磨耗和側面磨耗量。采用數顯讀數，合理的設計使它具有重量輕、操作方便、讀數直觀的特點。
二、結構

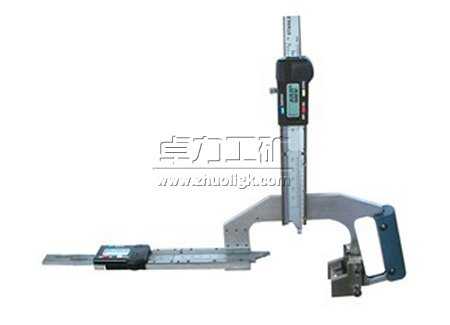

鋼軌磨耗尺主要由底板、磁性定位塊、垂磨測尺、側磨測尺、數顯讀數裝置、游標對零裝置、手柄等組成。結構見圖1。
三、主要技術指標見表1
表1 主要技術指標

型號	測量范圍	分度值	示值誤差
SGM-43 SGM-50 SGM-60 SGM-75	垂磨0～18	數顯0.01	≤±0.15 （符合鐵道部規程要求）
	側磨0～30

四、操作使用方法
1．校對零位
將垂磨測尺、側磨測尺的游標對零裝置的游標“0”線對準，再按動數顯讀數裝置清零鍵，將顯示數字變?yōu)?ldquo;0.00”。
2．測量鋼軌磨耗量
握住手柄，將磨耗尺定位在被測鋼軌的外側面，推動垂磨測尺和側磨測尺使其測頭分別與鋼軌上表面和內側面接觸，此時即可從讀數裝置中讀取鋼軌垂直磨耗和側面磨耗量。
五、數顯讀數裝置操作鍵簡介 圖2  數顯讀數裝置操作鍵

操作鍵名稱	用途及操作方法
“OFF/ON” 開關鍵	用    途：打開或關閉電源。 操作方法：按一下此鍵打開或關閉電源。
“ZERO” 清零鍵	用     途：將顯示數值變?yōu)榱恪?br /> 操作方法：按一下此鍵將顯示數值變?yōu)榱恪?/td>
“inch/mm” 公英制轉換鍵	用    途：公英制相互轉換。 操作方法：按一下此鍵將公制、英循環轉換。

　　











六、檢定方法
按照JJG（鐵道）133-1997《鋼軌磨耗測量器檢定規程》進行檢定。
七、使用注意事項與保養
1．使用和搬運過程中應避免對各部位的劇烈碰撞，以免損壞。
2．數顯部分應避免水等污物進入電路板，以免損壞電路。
