卓力爬車機安裝圖紙下載

標簽：技術參數表關注：813 ℃<發布時間：2014-09-26

卓力爬車機安裝圖紙下載爬車機安裝圖,爬車機技術參數表爬車機型號：PH(B)Z(Y)-9×H/5.5、PH(B)Z(Y)-6×H/5.5、PH(B)Z(Y)-6×H/22、PH(B)Z(Y)-9×H/22。

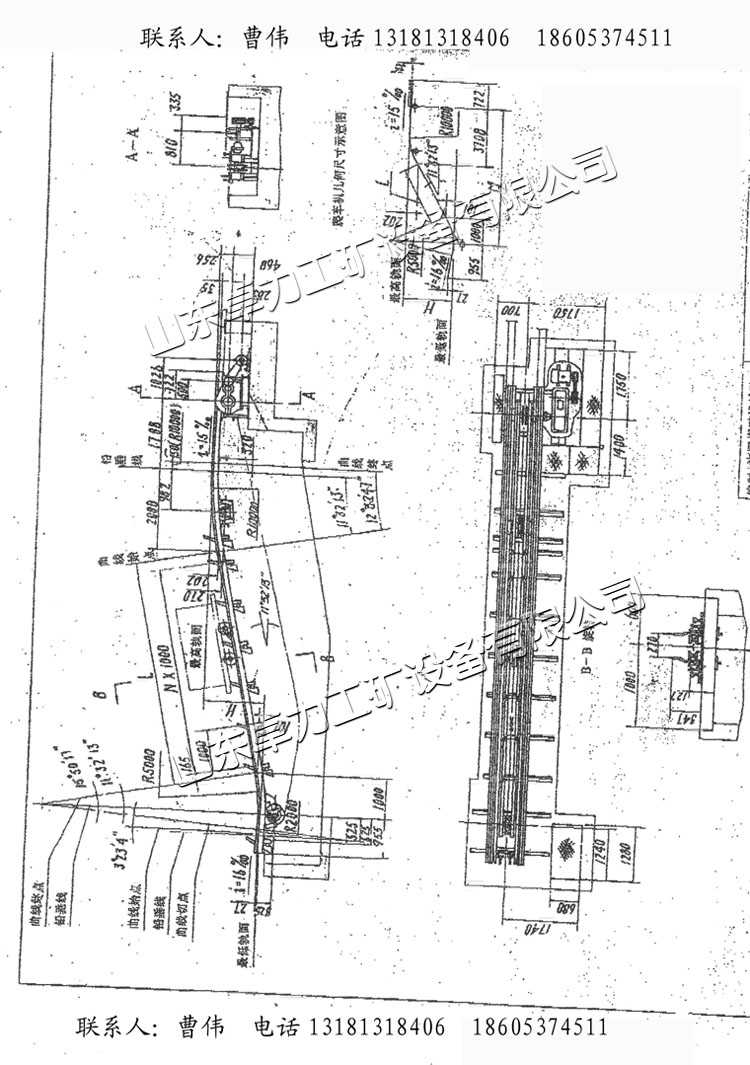

爬車機安裝圖

爬車機安裝圖

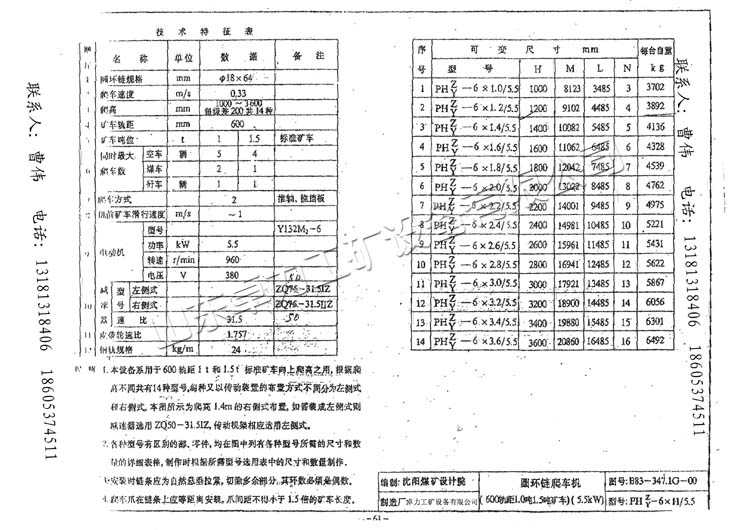

爬車機技術參數表
爬車機參數新

卓力煤礦專用爬車機設計精良工藝先進.國內各省市礦用機械設備的首選.咨詢電話:18953724511/18605374511

爬車機的傳動方式為鏈式傳動，主體結構分左側式與右側式兩種，爬車方式分為爬礦車車架下檔板和車軸兩種，爬行高度最高可達3.6米。用戶需要何種規格，請在訂貨時說明。

PH(B)Z(Y)-6(9)×H/5.5(22)圓環鏈式或板鏈式爬車機適用于礦山600軌距、900軌距或其它規格的軌距的斜坡提升運輸。是絞車的有效替代產品，它比絞車牽引更安全可靠，更節約勞動力。

型號	圓環鏈規格	爬車速度V(m/s)	爬高H(mm)	礦車類型	最大爬車數			爬車形式	驅動方式	備注
					空車	煤車	矸車
PH(B)Z(Y)-9×H/5.5	Φ18×64	0.33	1000～3600（共分14級，級差200mm）	MGC1.7U/9	3	1	1	爬車軸或爬車擋板	電動減速機或液動馬達	訂貨時特別需左右置式。型號需PHZ為左置，PHY為右置。PHZ為左置式圓環鏈式爬車機，PBZ為左置式板鏈爬車機。
PH(B)Z(Y)-6×H/5.5				MGC1.1U/6	5	2	1
				MGC1.7U/6	4	1	1
PH(B)Z(Y)-6×H/22				MGC1.1U/6	5	5	5
				MGC1.7U/6	5	4	4
PH(B)Z(Y)-9×H/22				MGC1.7U/9	5	4	3
